Автоматизація розподільних мереж середнього класу напруги

Варіант №1

Застосування ПАС для забезпечення релейного захисту радіальних повітряних ліній електропередачі.

При такому застосуванні можливо знизити час відключення споживачів, так як нестійкі короткі замикання (КЗ) будуть ліквідуватися при відключеннях і автоматичних повторних включеннях (АПВ). Як показує статистика, один цикл АПВ дозволяє ліквідувати до 80% нестійких КЗ. Крім цього, на лініях можливо застосувати принцип побудови релейного захисту із здійсненням ближнього і дальнього резервування на основі використання трьох ступенів струмових захистів реклоузера.

Установка ПАС дозволяє:

• усувати 80% нестійких КЗ на першому циклі АПВ;
• протягом декількох секунд локалізувати пошкоджену ділянку;
• виділяти найбільш аварійні ділянки лінії і здійснювати їх відсікання від магістральної лінії шляхом установки реклоузера на початку аварійної ділянки (відпайки).

Варіант №2

Застосування ПАС для організації релейного захисту замкнутих (кільцевих) ліній електропередачі. Основним завданням ПАС в замкнутих лініях є автоматичне відновлення електропостачання споживачів на непошкоджених ділянках лінії від іншого джерела живлення (АВР). Додатково ПАС здійснює захист лінії в аварійному режимі роботи електромережі (як і при Варіанті №1).

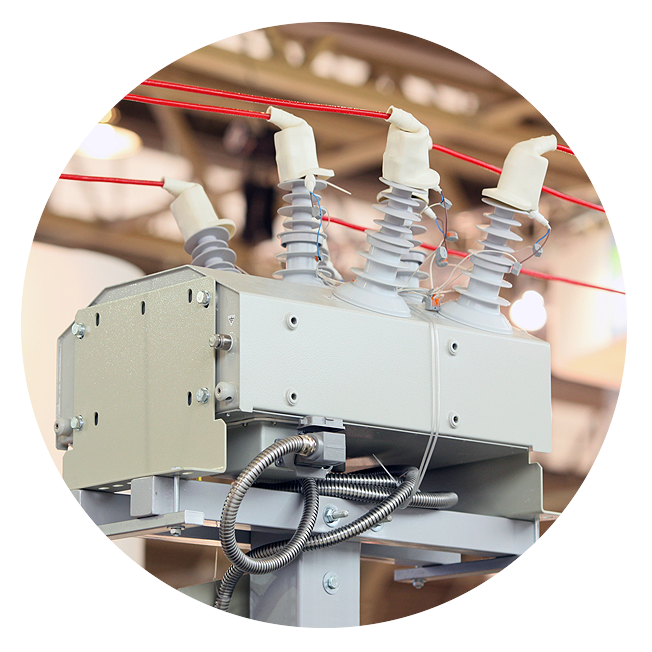

Для реалізації цих функцій реклоузер РВА/TEL має дві групи комбінованих датчиків струму і напруги, необхідних для визначення з якого боку від реклоузера знаходиться джерело напруги, а також релейного захисту, що має функцію визначення напрямку потужності.

Застосування ПАС в варіантах №1 або №2:

• забезпечує підвищення надійності електропостачання споживачів до заданих параметрів (коеф. SAIDI, SAIFI, ENS, тощо);
• зменшує експлуатаційні витрати енергопостачальних компаній за рахунок автоматичної реконфігурації мережі при пошкодженні або за командою диспетчера;
• забезпечує інформацією про параметри мережі, причини та місце пошкодження.
